آزمایش بارگذاری صفحه (PLT) | بررسی رفتار خاک تحت بار واقعی
در این مقاله، ابتدا مفهوم و هدف آزمایش بارگذاری صفحه معرفی شده و سپس مراحل انجام آزمایش PLT بهصورت گامبهگام، از آمادهسازی محل تا باربرداری و بررسی رفتار برگشتی خاک، بهطور کامل تشریح میشود. در ادامه، نحوه اعمال بار و ثبت نشست، روش تحلیل نتایج، محاسبه ظرفیت باربری خاک و در نهایت تفسیر نتایج آزمایش بارگذاری صفحه در گزارش مکانیک خاک مورد بررسی قرار میگیرد تا خواننده با کاربردهای عملی و مهندسی آزمایش plt در طراحی پیهای سطحی، روسازی راه و کنترل کیفیت بستر خاک بهطور جامع آشنا شود.
آزمایش بارگذاری صفحه چیست؟

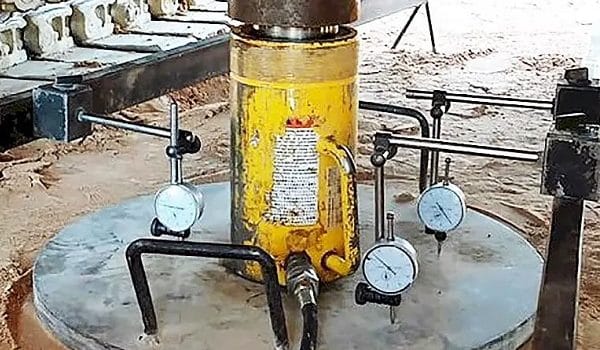

آزمایش بارگذاری صفحه (Plate Load Test – PLT) یکی از مهمترین آزمایشهای برجا در مهندسی ژئوتکنیک است که با هدف بررسی رفتار واقعی خاک تحت اعمال بار مستقیم انجام میشود. در این روش، بار بهصورت مرحلهای از طریق یک صفحه فلزی صلب به سطح خاک وارد شده و میزان نشست متناظر با هر مرحله بارگذاری اندازهگیری میشود. نتایج این آزمایش بارگذاری صفحه امکان ارزیابی ظرفیت باربری خاک، مدول تغییرشکل و عکسالعمل بستر را فراهم میکند و به همین دلیل در طراحی پیهای سطحی، روسازی راهها و پروژههای عمرانی اهمیت ویژهای دارد. از آنجا که آزمایش PLT مستقیماً در محل پروژه انجام میشود، نتایج آن نسبت به بسیاری از آزمایشهای آزمایشگاهی، تطابق بیشتری با شرایط واقعی زمین داشته و مبنای قابل اعتمادی برای تصمیمگیریهای مهندسی محسوب میشود.
مراحل انجام آزمایش بارگذاری صفحه (گامبهگام)
1) آمادهسازی محل انجام آزمایش بارگذاری صفحه
در اولین مرحله از آزمایش بارگذاری صفحه، محل انجام آزمایش باید تا تراز موردنظر خاکبرداری و تسطیح شود. سطح خاک باید کاملاً صاف، متراکم و عاری از مصالح سست باشد تا تماس یکنواختی بین صفحه بارگذاری و خاک برقرار شود. کیفیت این مرحله تأثیر مستقیمی بر نتایج آزمایش PLT دارد، زیرا ناهمواری یا سستی سطح میتواند باعث نشستهای غیرواقعی شود.
2) جانمایی و نصب صفحه بارگذاری
پس از آمادهسازی بستر، صفحه فلزی بارگذاری با قطر مشخص (معمولاً 30، 45 یا 60 سانتیمتر) در مرکز محل آزمایش قرار داده میشود. صفحه باید کاملاً تراز باشد تا بار بهصورت یکنواخت به خاک منتقل شود. در آزمایش بارگذاری صفحه، انتخاب صحیح ابعاد صفحه و تراز بودن آن برای دستیابی به نتایج قابل اعتماد ضروری است.
3) نصب سیستم اعمال بار و تکیهگاه واکنش
در این مرحله، جک هیدرولیکی، تیر یا قاب واکنش و وزنههای تعادلی (یا تکیهگاه سازهای) نصب میشوند تا امکان اعمال بار کنترلشده فراهم شود. سیستم واکنش باید بهگونهای طراحی شود که تحت بارگذاری تغییرمکان نداشته باشد. پایداری این مجموعه یکی از عوامل کلیدی در صحت نتایج آزمایش PLT محسوب میشود.
4) نصب ابزار اندازهگیری نشست
برای ثبت دقیق نشستهای خاک، گیجهای اندازهگیری (ساعتهای نشست یا LVDT) در اطراف صفحه بارگذاری نصب میشوند. این ابزارها مستقل از سیستم بارگذاری قرار میگیرند تا تنها تغییرمکان واقعی خاک را ثبت کنند. دقت قرائت نشستها در آزمایش بارگذاری صفحه اهمیت زیادی در تحلیل منحنی بار–نشست دارد.
5) اعمال بار مرحلهای در آزمایش بارگذاری صفحه
بارگذاری در آزمایش PLT بهصورت مرحلهای و افزایشی انجام میشود. در هر مرحله، مقدار مشخصی بار به صفحه وارد شده و تا رسیدن نشست به حالت پایدار، بار ثابت نگه داشته میشود. این روش امکان بررسی رفتار الاستیک و پلاستیک خاک را فراهم میکند و دادههای لازم برای تحلیل فنی را ایجاد مینماید.
6) ثبت نشستها و قرائت دادهها
در هر مرحله بارگذاری، نشست خاک در فواصل زمانی مشخص قرائت و ثبت میشود. ثبت دقیق و منظم دادهها در این مرحله از آزمایش بارگذاری صفحه بسیار حیاتی است، زیرا مبنای اصلی ترسیم منحنی بار–نشست و محاسبه پارامترهای ژئوتکنیکی خواهد بود.
7) باربرداری و بررسی رفتار برگشتی خاک
پس از رسیدن به حداکثر بار موردنظر، فرآیند باربرداری بهصورت مرحلهای انجام میشود. بررسی نشست برگشتی خاک در این مرحله به مهندس ژئوتکنیک کمک میکند تا میزان رفتار الاستیک و تغییرشکل دائمی خاک را در آزمایش PLT ارزیابی کند.
نحوه اعمال بار و ثبت نشست در آزمایش PLT
در آزمایش بارگذاری صفحه، بار بهصورت مرحلهای و افزایشی از طریق جک هیدرولیکی به صفحه فلزی اعمال میشود تا رفتار واقعی خاک تحت تنش کنترلشده بررسی گردد. در هر مرحله از بارگذاری، مقدار مشخصی بار اعمال شده و تا پایدار شدن نشست، بار ثابت نگه داشته میشود. در این بازه زمانی، نشست خاک با استفاده از ابزارهای دقیق اندازهگیری شده و مقادیر آن ثبت میگردد. دقت در نحوه اعمال بار و زمانبندی قرائت نشستها در آزمایش PLT اهمیت بالایی دارد، زیرا هرگونه خطا در این مرحله میتواند منجر به تفسیر نادرست رفتار خاک شود.
تحلیل نتایج آزمایش بارگذاری صفحه
تحلیل نتایج آزمایش بارگذاری صفحه بر اساس دادههای بار و نشست ثبتشده انجام میشود که مهمترین خروجی آن ترسیم منحنی بار–نشست است. این منحنی امکان بررسی رفتار الاستیک و پلاستیک خاک را فراهم کرده و نقاط بحرانی مانند شروع گسیختگی یا افزایش ناگهانی نشست را مشخص میکند. در آزمایش PLT، تحلیل صحیح این منحنی نقش اساسی در ارزیابی عملکرد خاک و تصمیمگیریهای ژئوتکنیکی دارد و باید با در نظر گرفتن نوع خاک، شرایط پروژه و استانداردهای مربوطه انجام شود.
محاسبه ظرفیت باربری خاک با استفاده از آزمایش PLT
یکی از مهمترین اهداف آزمایش بارگذاری صفحه، تعیین ظرفیت باربری خاک در محل پروژه است. با استفاده از نتایج آزمایش PLT و تحلیل منحنی بار–نشست، ظرفیت باربری نهایی و سپس ظرفیت باربری مجاز خاک محاسبه میشود. این مقادیر مستقیماً در طراحی پیهای سطحی و ارزیابی ایمنی سازه مورد استفاده قرار میگیرند. از آنجا که آزمایش بارگذاری صفحه شرایط واقعی زمین را شبیهسازی میکند، ظرفیت باربری بهدستآمده از آن معمولاً از دقت و اطمینان بالاتری نسبت به روشهای غیرمستقیم برخوردار است.
تفسیر نتایج آزمایش PLT در گزارش مکانیک خاک
در این بخش، با استفاده از دادههای ثبتشده، منحنی بار-نشست ترسیم شده و رفتار خاک تحت بارگذاری واقعی مورد تحلیل قرار میگیرد تا پارامترهایی مانند ظرفیت باربری مجاز، مدول عکسالعمل بستر و میزان تغییرشکل مجاز خاک تعیین شوند. تفسیر صحیح نتایج آزمایش بارگذاری صفحه به مهندس ژئوتکنیک این امکان را میدهد که عملکرد خاک را در شرایط بهرهبرداری پیشبینی کرده و مبنای مناسبی برای طراحی پیهای سطحی، روسازی راه و کنترل کیفیت بستر ارائه دهد. به همین دلیل، نتایج آزمایش PLT در گزارش نهایی باید همراه با توضیح فنی، تحلیل مهندسی و انطباق با استانداردهای معتبر ارائه شوند تا از نظر فنی و اجرایی کاملاً قابل استناد باشند.
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
آزمایش بارگذاری صفحه (PLT) معمولاً در پروژههای عمرانی مانند طراحی پیهای سطحی، راهسازی، محوطهسازی صنعتی، سولهها و سازههای سبک استفاده میشود. این آزمایش بهدلیل بررسی رفتار واقعی خاک تحت بار، برای ارزیابی بستر در محل پروژه بسیار کاربردی است.
برخلاف آزمایشهای آزمایشگاهی که روی نمونههای محدود انجام میشوند، آزمایش PLT یک آزمایش برجا است و رفتار واقعی خاک در شرایط طبیعی را نشان میدهد. به همین دلیل، نتایج آزمایش بارگذاری صفحه معمولاً تطابق بیشتری با عملکرد واقعی خاک در پروژه دارند.
