آزمایش التراسونیک بتن | روش، کاربرد و تجهیزات مورد نیاز
در این مقاله، به بررسی جامع آزمایش التراسونیک بتن پرداختهایم و تلاش شده است تا شما را با تمام جنبههای این روش غیرمخرب آشنا کنیم. در ادامه، با مفاهیم پایه و اصول عملکرد این آزمایش آشنا خواهید شد، کاربردهای آن در ارزیابی کیفیت و دوام بتن بررسی میشود، تجهیزات مورد نیاز و روش انجام آزمایش گام به گام توضیح داده میشوند و همچنین عوامل مؤثر بر نتایج آزمایش و نحوه تحلیل آنها بیان خواهد شد.

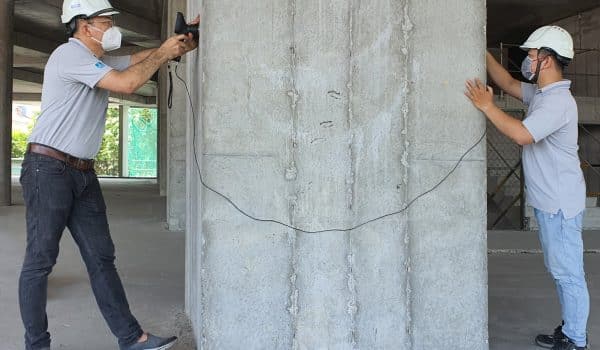

آزمایش التراسونیک بتن چیست؟
آزمایش التراسونیک بتن یکی از روشهای غیرمخرب و دقیق برای ارزیابی کیفیت و یکپارچگی بتن محسوب میشود. در این روش، با استفاده از امواج صوتی با فرکانس بالا، اطلاعاتی درباره ویژگیهای مکانیکی و داخلی بتن بهدست میآید بدون اینکه به نمونه آسیب وارد شود. تست التراسونیک بتن عمدتاً برای بررسی یکنواختی، تشخیص ترکها، ارزیابی نفوذپذیری و تعیین سرعت موج در داخل بتن استفاده میشود. این روش امکان شناسایی ضعفها، ترک ها و نقاط آسیبپذیر بتن را پیش از وقوع مشکلات جدی فراهم میکند.
نتایج التراسونیک بتن معمولاً به صورت سرعت انتشار موجهای فشاری در ماده گزارش میشوند که میتوانند شاخصی از مقاومت، مدول الاستیسیته و تراکم بتن باشند. تحلیل دقیق این دادهها، مهندسان و متخصصان سازه را قادر میسازد تا کیفیت و دوام بتن و ساختمان را پیشبینی کنند و اقدامات اصلاحی لازم را در صورت نیاز انجام دهند.
کاربردهای آزمایش التراسونیک بتن
تست التراسونیک بتن برای ارزیابی کیفی مقاومت بتن و همچنین بررسی دانهبندی بتن در قسمتهای مختلف سازه مورد استفاده قرار میگیرد و از طریق آن میتوان منحنی دانهبندی بتن را بهدست آورد. این اطلاعات، امکان تحلیل دقیق یکنواختی و تراکم بتن را فراهم میکند و مهندسان را قادر میسازد نقاط ضعیف و احتمالی آسیبپذیر را شناسایی کنند.
علاوه بر ارزیابی مقاومت و تراکم، ازمایش التراسونیک برای شناسایی هر گونه ناپیوستگی در مقاطع مانند ترکها، لایهلایه شدن بتن و سایر نواقص داخلی بسیار مؤثر است. این روش همچنین امکان تعیین عمق ترکهای سطح بتن را فراهم میکند و میتواند در برنامهریزی تعمیرات پیشگیرانه و نگهداری سازه نقش حیاتی ایفا کند. با توجه به این قابلیتها، تست التراسونیک بتن نه تنها برای نمونههای آزمایشگاهی، بلکه در بررسی سازههای موجود نیز بهعنوان ابزاری کلیدی برای ارزیابی دوام و کیفیت بتن مورد استفاده قرار میگیرد.
تجهیزات مورد نیاز برای آزمایش التراسونیک بتن
تجهیزات مورد نیاز برای آزمایش التراسونیک بتن شامل مجموعهای از ابزارها و وسایل است که دقت و صحت نتایج را تضمین میکنند. اصلیترین تجهیزات عبارتاند از:
دستگاه ارسال و دریافت امواج التراسونیک (Ultrasonic Pulse Velocity Tester)
این دستگاه شامل فرستنده و گیرنده امواج است که امواج صوتی با فرکانس بالا را از یک نقطه به بتن منتقل و زمان عبور موج را اندازهگیری میکند. دقت این دستگاه تأثیر مستقیم بر صحت نتایج التراسونیک بتن دارد.
سنسورها یا ترنسدیوسرها (Transducers)
سنسورهای فرستنده و گیرنده وظیفه تولید و دریافت امواج التراسونیک را بر عهده دارند. این سنسورها معمولاً با ژل مخصوص یا خمیر تماسدهنده بر سطح بتن نصب میشوند تا انتقال امواج بدون افت انرژی انجام شود.
ژل یا خمیر تماسدهنده (Couplant)
برای بهبود انتقال امواج بین سنسور و سطح بتن، استفاده از ژل یا خمیر ضروری است. بدون این ماده، امواج بهطور کامل وارد بتن نمیشوند.
کابلها و سیستم ثبت دادهها
این بخش شامل کابلهای اتصال سنسورها به دستگاه و نرمافزار یا نمایشگر ثبت زمان عبور و سرعت موجها است. دادهها پس از ثبت، برای تحلیل مقاومت و یکنواختی بتن مورد استفاده قرار میگیرند.
ابزارهای جانبی
شامل خطکش یا کولیس برای تعیین فاصله دقیق بین سنسورها، سطوح صاف برای آمادهسازی سطح بتن و گاهی نگهدارندههای سنسور جهت تثبیت موقعیت آنها در طول آزمایش.
روش انجام آزمایش التراسونیک بتن گام به گام
ابتدا سطح بتن باید آماده شود؛ این کار شامل پاکسازی سطح از گرد و غبار، روغن، مواد جداشونده و هرگونه ناهمواری است. در صورتی که سطح ناهموار باشد، با سنباده یا ابزار مناسب صاف میشود تا تماس سنسورها با بتن کامل و انتقال امواج بهینه باشد. مرحله بعد شامل انتخاب محل مناسب برای سنسورها و تعیین فاصله دقیق بین فرستنده و گیرنده است. فاصله بین سنسورها باید متناسب با ابعاد نمونه یا سازه باشد و بهدقت اندازهگیری و ثبت شود، زیرا زمان عبور موج مستقیماً به این فاصله وابسته است.
در مرحله بعد، نصب سنسورها و قرار ژل تماسدهنده روی سنسورها انجام میشود. ژل یا خمیر مخصوص، انتقال انرژی موج از سنسور به بتن را بهبود میبخشد و از ایجاد هوا یا فاصله بین سنسور و سطح جلوگیری میکند. پس از نصب، ارسال موج التراسونیک و دریافت آن توسط گیرنده انجام میگیرد. دستگاه زمان دقیق عبور موج از فرستنده تا گیرنده را ثبت میکند. سپس دادههای ثبتشده تحلیل میشوند؛ با استفاده از سرعت موج میتوان یکنواختی، تراکم و مقاومت بتن را ارزیابی کرد. برای افزایش دقت، آزمایش در چند نقطه مختلف نمونه یا سازه تکرار میشود و میانگین سرعت موجها محاسبه میشود.
تاثیر عوامل مختلف بر نتایج آزمایش التراسونیک
نتایج تست التراسونیک بتن تحت تأثیر عوامل متعددی قرار میگیرند. یکی از مهمترین عوامل، رطوبت بتن است؛ رابطهی آن با سرعت پالس مستقیم بوده و هر چه میزان رطوبت بالاتر باشد، سرعت عبور موجها نیز بیشتر خواهد بود. نحوه کیورینگ بتن تعیینکننده مقدار رطوبت نهایی در بتن است و باید در زمان آزمایش و تحلیل نتایج لحاظ شود. دمای محیط و بتن نیز تأثیر قابل توجهی دارد و رابطهی معکوس با سرعت پالس دارد؛ کاهش دما باعث کوچکتر شدن فضاهای خالی در بتن شده و سرعت موجها افزایش مییابد.
عوامل دیگری که بر نتایج آزمایش التراسونیک تأثیر میگذارند شامل طول مسیر و ابعاد نمونه و همچنین مسلح بودن بتن است. در نمونههای آزمایشی کوچک، طول مسیر باید کافی باشد تا نتایج دقیق باشند و شکل نمونه تأثیری ندارد مگر آن که ابعاد از حداقل لازم (حدود ۸۰ میلیمتر برای فرکانس ۵۰ هرتز) کمتر باشد. بتنهای مسلح سرعت بالاتری در عبور موجها نشان میدهند زیرا امواج از میلگردها سریعتر منتقل میشوند.
نتایج التراسونیک بتن
نتایج التراسونیک بتن نشاندهنده سرعت عبور موج از داخل بتن هستند. سرعت بالاتر معمولاً نشاندهنده تراکم بیشتر و مقاومت بالاتر بتن است، در حالی که کاهش سرعت میتواند نشانه وجود ترک، حفره یا ناپیوستگی داخلی باشد. علاوه بر این، تغییرات سرعت موجها در نقاط مختلف سازه امکان شناسایی نواحی ضعیف یا غیر یکنواخت را فراهم میکند. در مرحله بعد، دادهها میتوانند برای برآورد مدول الاستیسیته، مقاومت فشاری تقریبی و پیشبینی دوام بتن استفاده شوند.
سرعت پالس عبوری از بتن نشاندهنده تراکم و یکپارچگی آن است. سرعت بالاتر معمولاً نشاندهنده مقاومت بیشتر و مدول الاستیسیته بالاتر بتن است.
فرکانس امواج التراسونیک معمولاً بین ۲۰ تا ۵۰ کیلوهرتز انتخاب میشود. فرکانسهای پایینتر برای نمونههای بزرگ و بتنهای مسلح مناسبتر هستند، زیرا نفوذ موجها بهتر است، در حالی که فرکانسهای بالاتر برای نمونههای کوچک دقت بیشتری ارائه میدهند.
